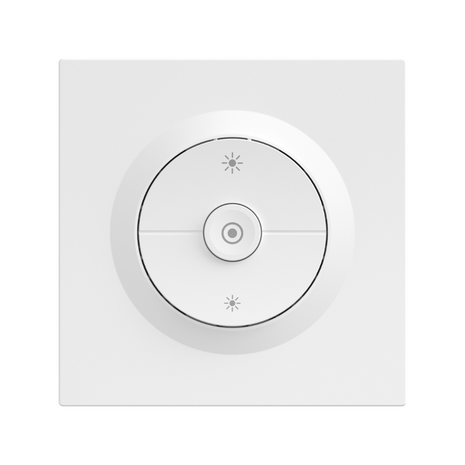

Sonoff Orb-ZBDIM Zigbee Dimmer Wandschakelaar

Let op: Sonoff Dimmer heeft nog beperkte ondersteuning binnen ZHA. Veel opties, zoals kalibratie en minimale lichtsterkte, zijn nog niet instelbaar. Je kunt hem wel toevoegen aan ZHA, maar hij zal nog niet optimaal werken vanwege het ontbreken van de juiste template. Binnen Zigbee2MQTT is er wel volledige ondersteuning.


De SONOFF Orb-ZBDIM (MINI-ZBDIM-E) is een ultracompact, inbouwbaar slim dimmerrelais met een geïntegreerde wandschakelaar, ontworpen om slimme bediening toe te voegen aan uw bestaande verlichtingscircuits via Zigbee. De dimmer biedt soepel en flikkervrij dimmen voor de meeste dimbare 230 V-lichtbronnen (waaronder LED-, gloeilamp- en halogeenlampen en dimbare elektronische transformatoren), waardoor het eenvoudig is om traditionele verlichting te integreren in een uniform smart home-systeem.


De ingebouwde Zigbee-signaalversterker verbetert de netwerkstabiliteit, terwijl de externe ingangen voor de wandschakelaar ervoor zorgen dat u de vertrouwde handmatige bediening kunt blijven gebruiken. Compatibel met populaire platforms zoals Home Assistant (ZHA / Zigbee2MQTT), Alexa, Google Home en SmartThings, integreert hij naadloos in uw smart home-systeem.

Het is een ideale keuze voor renovaties of het achteraf inbouwen van apparaten, waarbij u de verlichting wilt bedienen met een moderne slimme schakelaar en een discrete inbouwmontage — met snelle installatie en betrouwbare Zigbee-connectiviteit.

Belangrijkste productkenmerken

• Betrouwbare Zigbee 3.0: snelle koppeling en stabiele connectiviteit; inclusief een ingebouwde Zigbee-repeater voor een betere netwerkkwaliteit.
• Ultracompact inbouwontwerp: Mini Extreme-formaat — past gemakkelijk achter standaard wandschakelaars.
• Brede compatibiliteit met lichtbronnen: ondersteunt dimbare LED's, gloeilampen, halogeenlampen en dimbare elektronische transformatoren.
• Vloeiende dimregeling: automatische en handmatige kalibratie voor nauwkeurige, op percentages gebaseerde helderheidsaanpassing.
• Ingebouwde veiligheidsfuncties: oververhittingsbeveiliging en belastingdetectie.
• Flexibele schakelaarondersteuning: compatibel met zowel drukknoppen als tuimelschakelaars.

Compatibiliteit met smart home-protocollen en -platforms

• Protocol: Zigbee 3.0 (IEEE 802.15.4)

• Compatibele gateways/platforms: SONOFF ZBBridge-P / -U, NSPanel Pro, iHost, ZBDongle-P / -E; werkt ook met Home Assistant (ZHA en Zigbee2MQTT)
• Spraakbesturing en ecosystemen: Amazon Alexa, Google Home, Samsung SmartThings (afhankelijk van hub-ondersteuning)
• Lokale automatisering: scènes en regels via uw Zigbee-hub; LED en knop op de module helpen bij het koppelen en de statusweergave

Slimme functies

• Aan/uit en dimmen op afstand: bediening via app, spraak of automatisering
• Schema's en vertragingen: op schema gebaseerd aan/uit, vertraagde uitschakeltijd
• Automatische/handmatige kalibratie: maakt nauwkeurige, op percentages gebaseerde helderheidsinstelling mogelijk
• Scènes: coördineer meerdere apparaten voor routines zoals filmmodus of avondontspanning
• Geavanceerde Zigbee2MQTT-opties: ondersteunt functies zoals de loskoppelbare relaismodus, de externe triggermodus en pulsschakeling (afhankelijk van de hub/firmware-ondersteuning).

Technische specificaties

• Product/serie: Orb-ZBDIM
• Model: MINI-ZBDIM-E
• Type: Zigbee slimme dimmer (inbouwmontage)
• MCU: ESP32-C3
• Voeding/netwerk: 220–240 V~ 50 Hz (eenfasig); nuldraad vereist
• Nominaal vermogen: 400 W (resistief); LED: 200 VA
• Ondersteunde lichtbronnen: dimbare LED, gloeilamp, halogeen, dimbare elektronische transformator

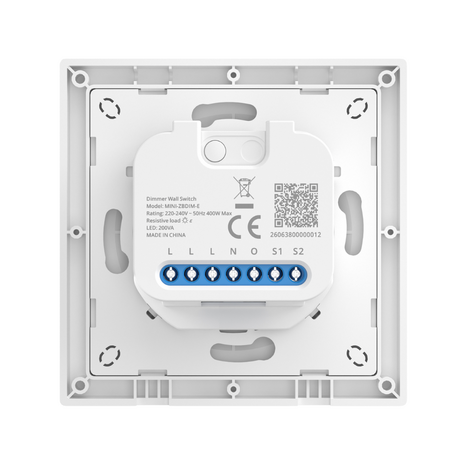

• Externe schakelingangen: S1 / S2 — ondersteunt drukknoppen en tuimelschakelaars
• Beveiligingen: oververhittingsbeveiliging; belastingdetectie
• Kalibratie: automatisch / handmatig (via knop op het apparaat of app)
• Aanbevolen bedrading: 18–16 AWG massief/gevlochten koper
• Behuizing / kleur: PC; wit
• Afmetingen / gewicht: 45 × 39,4 × 16,8 mm; 24,5 g
• Gebruiksomgeving: binnen; −10 tot +40 °C; 5–95% RH (niet-condenserend)
• Certificeringen: CE / RoHS
• Opmerking: alleen voor eenfasige 220–240 V-netwerken; installatie moet worden uitgevoerd door een gekwalificeerde elektricien
