SLWF-08 HDMI Controller

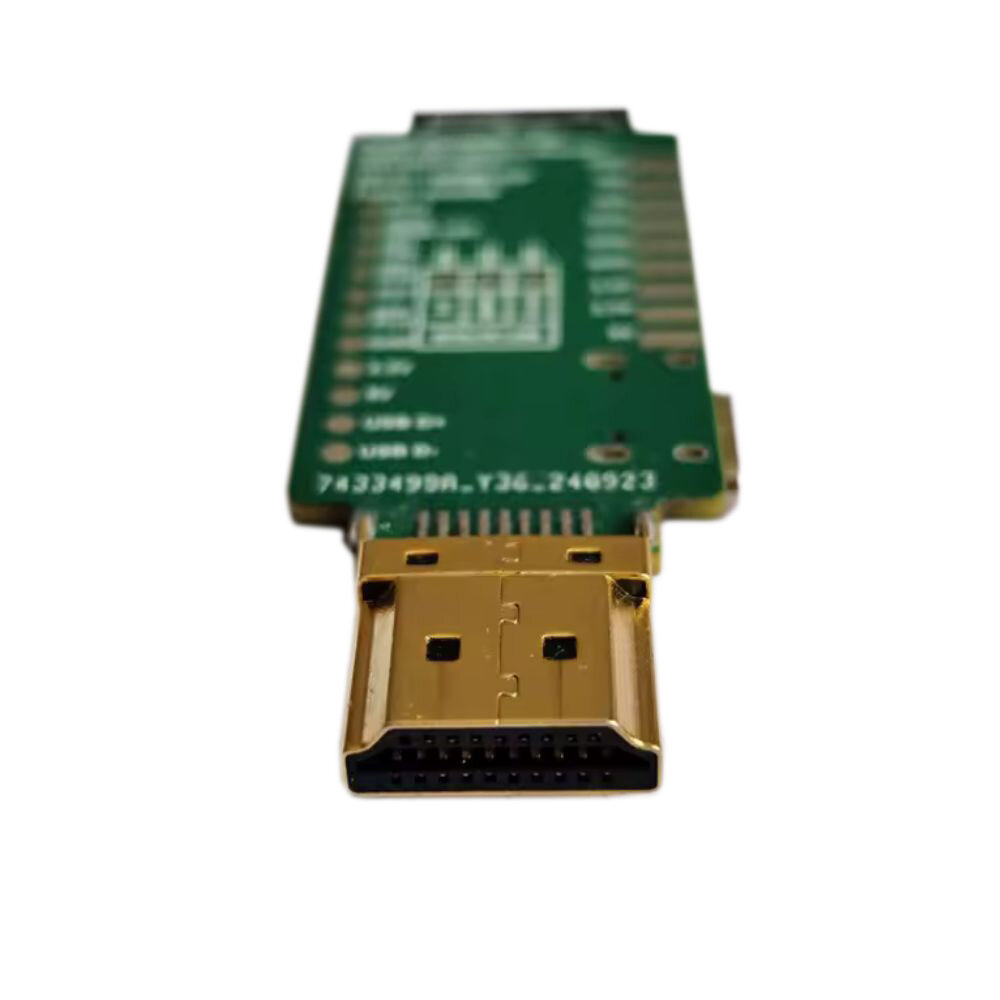

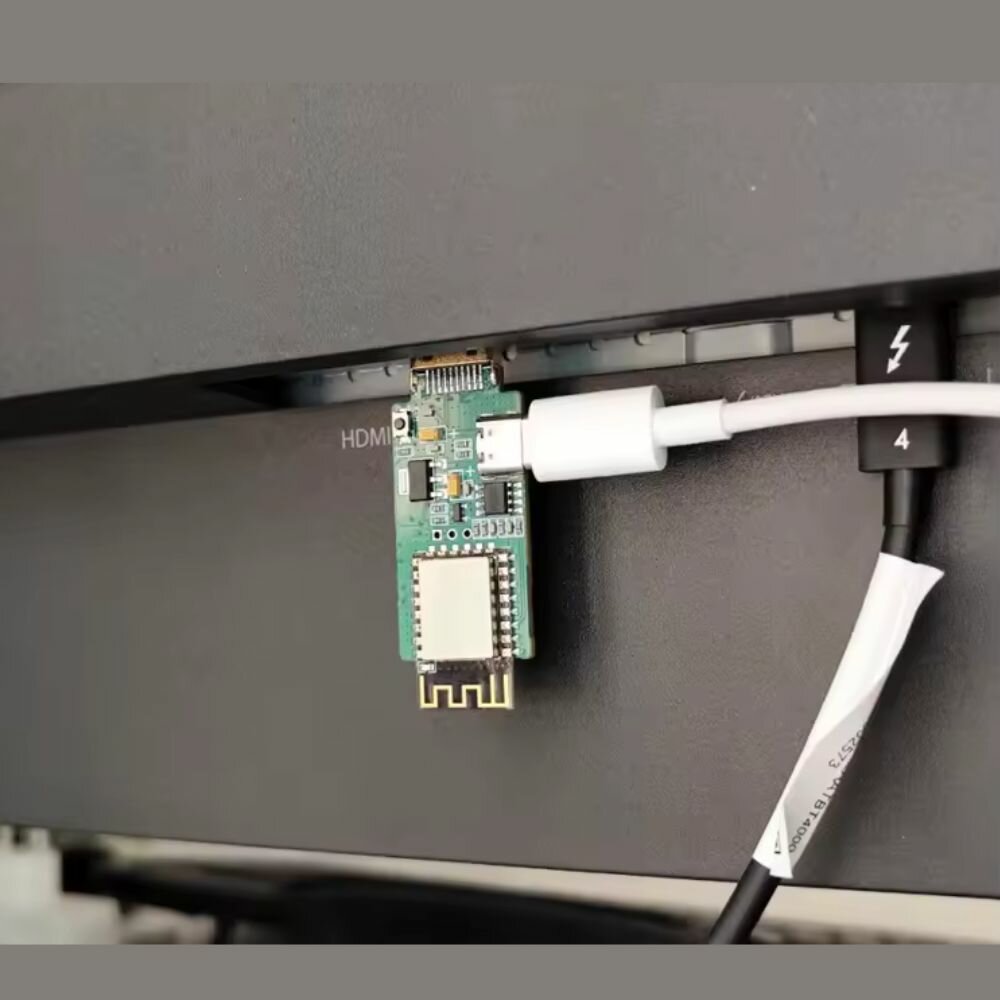

De Smartlight SLWF‑08 is een HDMI‑CEC-controller waarmee u, in combinatie met ESPHome of Home Assistant, de status van HDMI‑CEC-compatibele apparaten kunt opvragen en bedieningsopdrachten kunt versturen (bijv. in-/uitschakelen, volumeregeling, schakelen tussen ingangen, enz.). Deze oplossing is ideaal voor het integreren van de bediening van uw tv of mediaspeler in uw smarthomehub, mits het apparaat HDMI‑CEC ondersteunt.

Let op: u moet zelf de juiste ESPHome-firmware op de controller flashen (firmwarecompilatie vereist). Het apparaat biedt ook extra functionaliteit, zoals bediening van WS2812B ledstrips, waardoor het ideaal is voor sfeerverlichting, bijvoorbeeld achter een tv.



Belangrijkste kenmerken

• HDMI-CEC-ondersteuning: maakt statusopvraging en het verzenden van opdrachten naar HDMI-CEC-compatibele apparaten (bijv. tv's en mediaspelers) mogelijk
• Firmware: ESPHome-gebaseerd – vereist een aangepaste firmware
• GPIO-configuratie: HDMI-CEC-signaal op GPIO14
• WS2812B LED-stripbediening: speciale pin (GPIO12) met level shifter voor adresseerbare LED-strips (sfeerverlichting)
• USB-communicatie: USB-Type-C-poort voor knipperen en firmware-updates
• Aanvullende firmware-ondersteuning: ook compatibel met Tasmota-firmware voor zowel HDMI-CEC- als LED-stripbediening

Smart Home-protocollen en platformcompatibiliteit

• Protocol: HDMI-CEC – gebruikt voor bediening en feedback over de apparaatstatus
• Firmwareplatforms: ESPHome, Tasmota
• Integratie: compatibel met Home Assistant/ESPHome-systemen

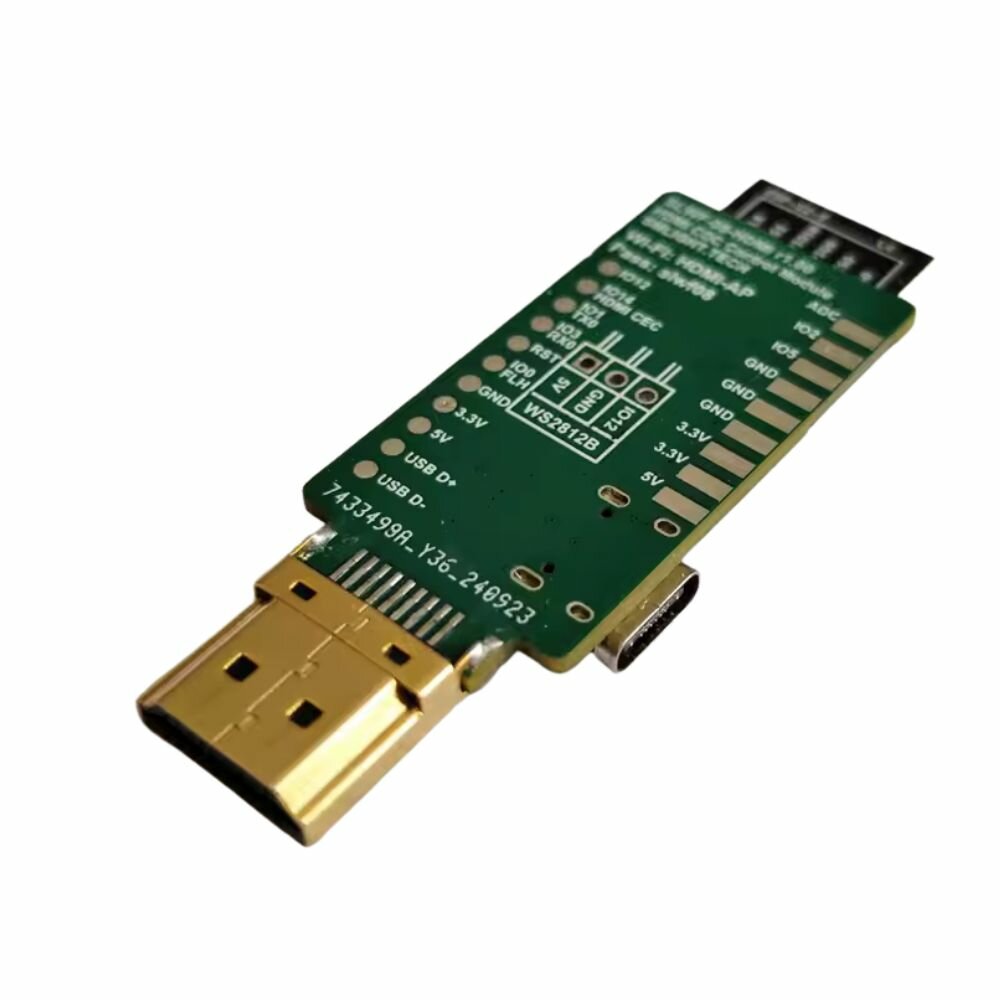

• GPIO-mapping: HDMI-CEC op GPIO14, LED-stripbediening op GPIO12

Slimme functies

• Verzenden HDMI-CEC-opdrachten: aan/uit, volumeregeling, ingangsschakeling (geen video-passthrough)
• Apparaatstatus opvragen via HDMI-CEC
• WS282B ledstrips bedienen als sfeerverlichting
• Firmware-updates via OTA of USB-Type-C
• Aangepaste configuraties met ESPHome of Tasmota (YAML-gebaseerd)

Technische specificaties

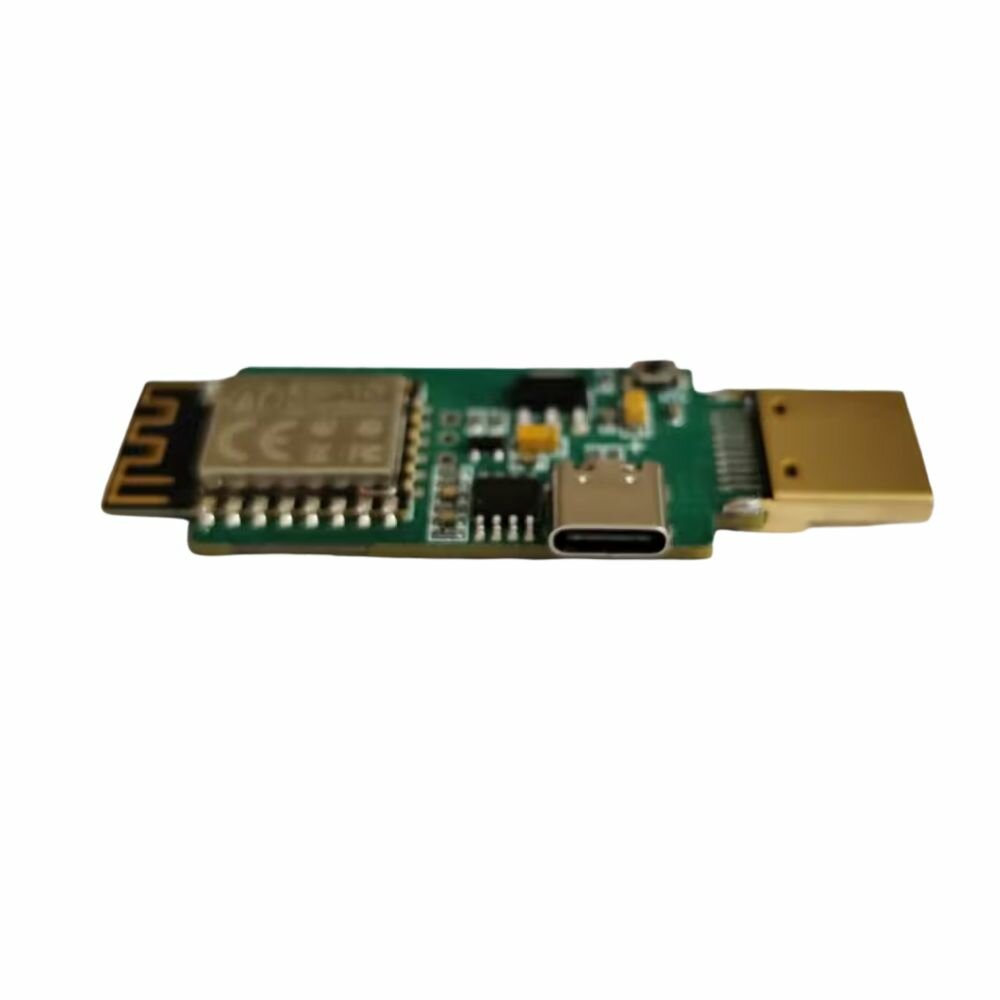

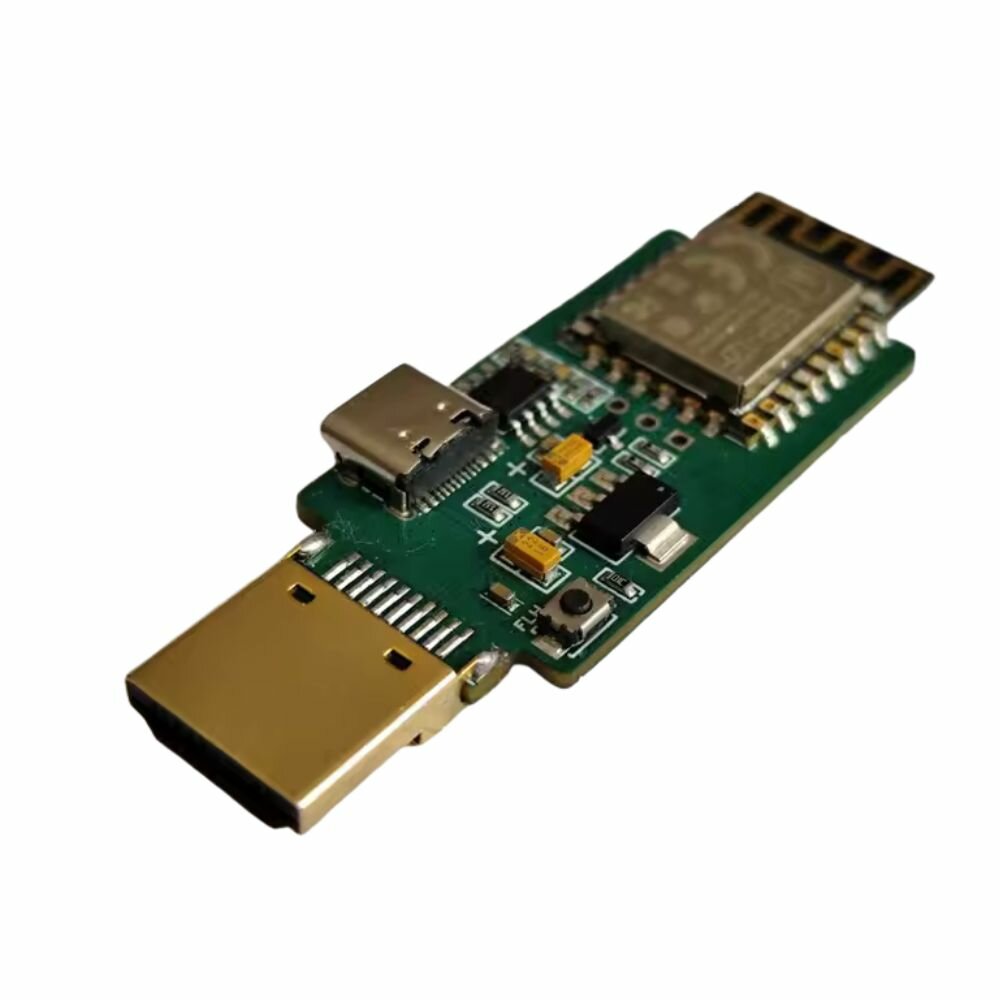

• Controllerchip: ESP8266 (ESP-12F-module)
• Voeding: 5 V (via USB-Type-C)
• HDMI-CEC GPIO: GPIO14
• LED-stripbediening GPIO: GPIO12 (met WS2812B-ondersteuning)
• USB/UART-chip: CH9102
• Firmwarecompatibiliteit: ESPHome, Tasmota
• CEC-ondersteuning: alleen voor HDMI-CEC-compatibele apparaten
• Afmetingen: ca. 40 × 25 mm
• Communicatie: wifi 802.11b/g/n
